產品詳情

1.制造標準

nGB/T2611—2007   《試驗機通用技術要求》

nGB/T16826-2008   《電液伺服萬能試驗機》

nJJG139—2014     《拉力、壓力和萬能試驗機》

nJJG157-2008      《拉力、壓力和萬能材料試驗機檢定要求》

nGB/T3722-92      《液壓式壓力試驗機》

2.試驗標準

nGB/T 20688.1-2007《隔震橡膠支座試驗方法》

nGB/T 20688.3-2006《建筑隔震橡膠支座》

nGB/T 20688.4-2007《普通橡膠支座》

nJG/T118-2018     《建筑隔震橡膠支座》

nDBJ53/T-47-2020  《建筑工程疊層橡膠隔震支座性能要求和檢驗標準》

nGB/T37358-2019   《 建筑摩擦擺隔震支座》

一、產品使用范圍

1.本機主要用于檢測隔震橡膠支座的成品力學性能試驗。可分別進行：

u隔震橡膠支座

n壓縮性能試驗

n剪切性能試驗

n剪切性能相關性試驗

n壓縮性能相關性試驗

n極限剪切性能試驗

二、產品簡介

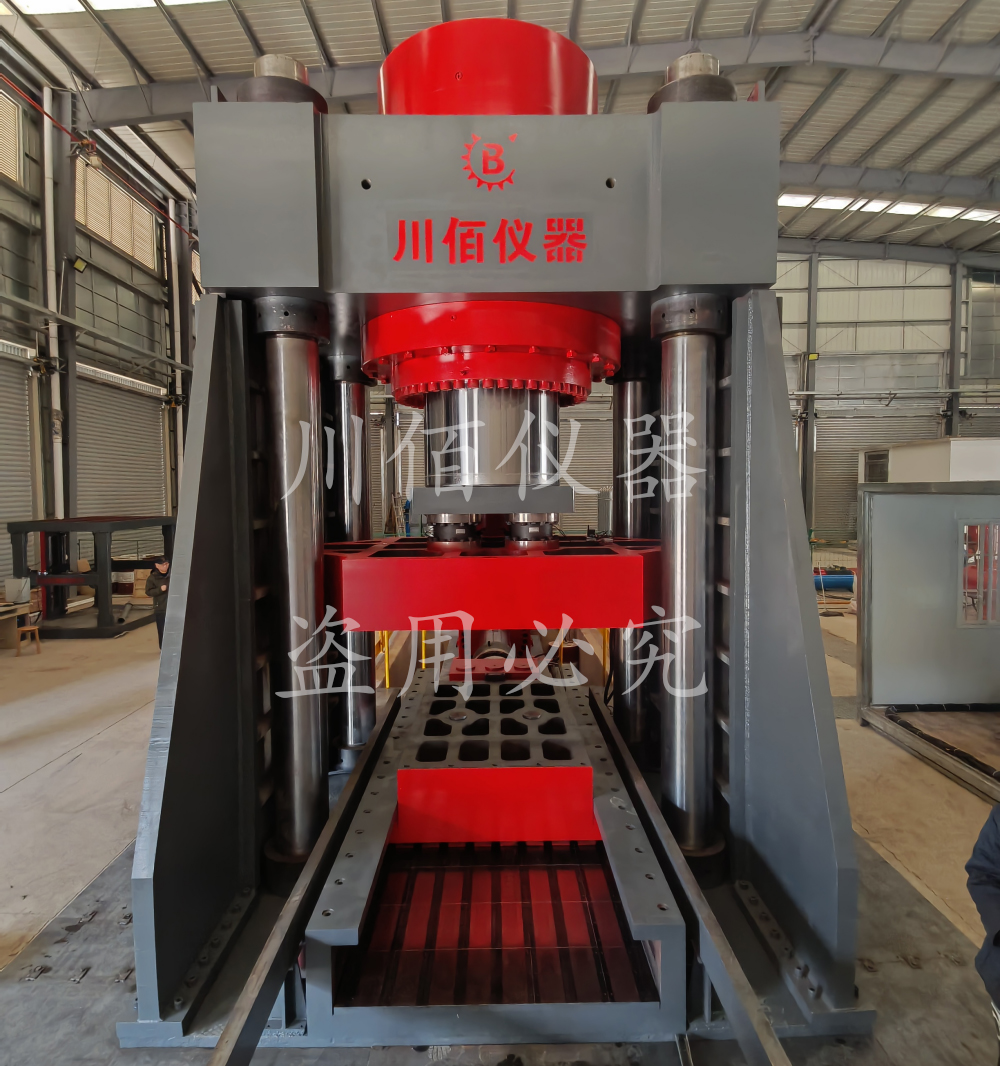

CBYJ-30000D微機控制電液伺服動態壓剪試驗機采用整體框架、油缸上置式自平衡結構，豎向油缸行程800mm，滿足空間調整需求；水平動態單剪系統采用雙作用伺服油缸，油缸采用低阻尼大間隙設計技術，保證良好的動態性能，并采用進口格萊圈、斯特封和防塵圈等密封件，密封性好，使用壽命長，安全系數高；

油源采用伺服電機油泵組并聯而成，冷卻系統采用風冷方式，保證整個系統滿足動態試驗要求。

靜載控制系統采用獨立開發的控制系統，微機控制協調加載、連續加荷平穩、多級試驗力保持、能自動連續平穩加載、自動保載、自動采集并儲存數據、繪制曲線，自動打印試驗報告，計算機實時控制試驗進程、顯示試驗力及試驗曲線、操作簡單可靠，一目了然。動態控制系統采用德國多利EDC i20動態控制器；該系統是功能卓越性價比超群的新一代產品；它是材料及結構試驗機的全閉環控制和數據采集的專用電子系統。

三、主要技術參數

1．垂向加載部分

u最大壓向試驗力：30000kN；

u試驗力測量范圍：2%-100%F.S（600～30000kN）；

u試驗力測量精度：試驗力示值的±1%；

u壓向空載最大位移速度：0-300mm/min(可調)；

u壓向工作活塞運行速度：0-140mm/min(可調)；

u油缸最大行程：800mm；

u位移測量精度：±1.0%FS；

u變形測量分度值：0.001(垂向變形)；

u變形測量：四只光柵式數字位移傳感器測量試樣垂向變形；

                變形測量范圍：0～25mm（垂向變形）；

u試驗最大空間：850mm；

u上壓板尺寸：  1800mm×1600mm；

u小車壓板尺寸：1800mm×1600mm；

u等速試驗力控制范圍：0.5kN/s～25kN/s（控制精度1%）；

u等速位移控制范圍：0.5 mm /min～40 mm /min；

u控制方式和數據處理：計算機伺服控制系統及數據（試驗力、位移）圖形采集處理等；

u測力方式：負荷傳感器測力；

u采用低阻尼組合式密封元件，試驗力保持穩定可靠；

u控制方式：液壓加載，電液伺服閉環控制，屏幕顯示。

2.橫向動態單剪部分

u最大靜態試驗力：6000kN；動態試驗力：±5000kN；

u試驗力測量范圍：2%-100%F.S.（120kN～6000 kN）；

u示值精確度：優于±0.5%(1%-100%F.S);

u頻率相關性：建筑隔震橡膠支座 振幅±240mm，頻率0.05Hz;

u工作活塞最大行程：±1100mm;

u位移精度 ：優于±1% ;

u位移分辨率:0.003mm。
